2.3 Linux Kernel Library

Linux Kernel Library（LKL）は、2007年頃より開発が始まった、Linuxカーネルのソースコードを変形させたライブラリです。Linux上のユーザ空間のプログラムがリンクして利用したり、Windows上のプログラムも利用したりすることができるように、動作環境のOSやハイパーバイザなどの下層部を隠蔽するための抽象層を、元のLinuxカーネルのソースコードに対して導入しています。

2.3.1 LKLはなぜ開発されたのか？

LKLは当初、ディスクイメージにある別OSの上で作成されたファイルシステム上のファイルを操作するために作成されました。Linuxではext4と呼ばれるファイルシステムが利用されていますが、このファイルを別のOS上で操作するには、そのファイルシステム（ext4）を理解できるソフトウェアが必要です。このソフトウェアを実装しさえすればファイル操作ができる、ということですが、この「さえ」はかなり厄介な問題です。それは、1）ファイルシステムはかなり高機能な部品であり、ソースコードの分量が膨大なので、移植コストも大きい、2）一度移植したとしても、日々進化するソフトウェアの追従は更に大変、といった問題があるからです。

OSの仮想化といった技術により、別OSの上でも他のOSを動作させることは可能ですが、その仮想環境のための資源利用量が一般的に大きいため、効率的ではありません。例えば大量の仮想OSインスタンスを同一ハイパーバイザで起動させる際、最小構成のOSでは数秒程度で起動が完了する一方、（Linuxなどの）一般的なOSを起動させた場合では、1インスタンスあたり10秒から20秒程度の時間を要してしまい、俊敏にOSを起動させることが困難となっています（※5）。

こういったケースにおいて、LKLのようなライブラリが威力を発揮します。LKLはカーネルのソースコードを「そのまま」利用できるため、移植のコストに関する懸念は存在しません。また、仮想マシンのような大掛かりな仕組みを利用せずに、プログラム単体にて別OSの環境を構築できるため、機敏な動作も可能です。

この特徴は、前述のRump kernelなどでも実装された、Anykernelの恩恵による所が大きいです。OSの機能のうち一部の機能を利用するという新たな使い方において、再実装の無駄を省きつつ目的の機能を実現できます。一般的に抽象度を上げて再利用性を高めると、ある種のペナルティが発生し、性能劣化や複雑性が上がるといった問題が起こりますが、LKLではこれらのデメリットに目をつぶり抽象度を優先事項として設計されています。次節では、どのような抽象化が設計に反映されているかを説明します。

2.3.2 設計、実装

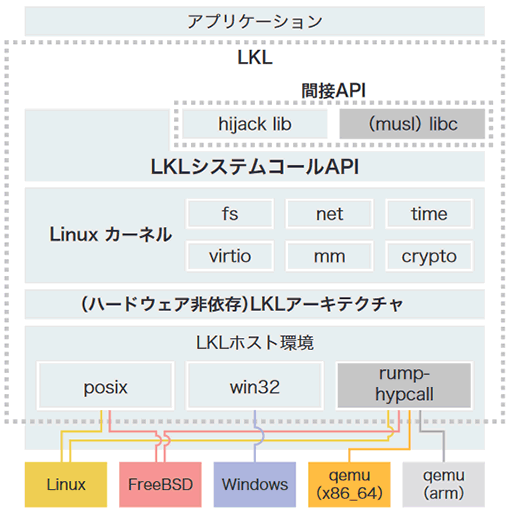

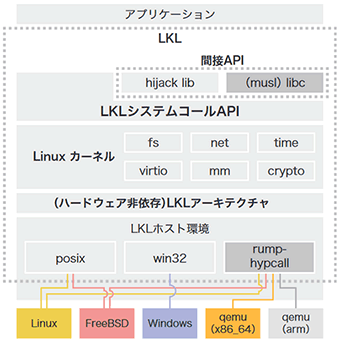

LKLは、Linuxのカーネルソースコードツリーに内包される、ハードウェアのアーキテクチャとして実装されます。本来このアーキテクチャは、異なるプロセッサ（CPU）の違いを吸収するように構成されたものですが、LKLではこの仕組みを利用して、（実際にはCPUの違いを吸収するものではありませんが）動作環境を外部プログラムで制御できるよう、中継者の役割を定義します。こうすることで、あるCPUアーキテクチャ上で動作するように実装されたLinuxカーネルを、ユーザ空間のプログラムや、他OSのプログラムにおいて利用可能としています。

一方でこのように追加された抽象層は、オーバヘッドを生むことが一般的です。例として、下位層のOSで動作しているパケットの送出タイミングを制御するスケジューラと呼ばれる機能は、LKL内部にも存在するため、単一のパケットに対して複数回制御がなされる可能性もあります。LKLのような仮想化技術にはこのような重複した機能の除去などを念頭に置いた適切な設計が必要となります。

この中継層は基本的な要件として、時計の管理、プログラムのスケジュール、利用メモリ、の3つの資源を外部プログラムに依存させることが必要になります。この結果、環境非依存な動作を単一のソフトウェアで実現しています。

更に、プログラムがディスクやネットワーク上のデータなど、外部資源とのデータのやりとりをするための入出力機構の中継もこの層で行います。Linuxには、このような仮想的なデバイスを利用するための機構として、virtioと呼ばれる仕組みが用意されており、LKLでもこの仕組みを利用して（再利用して）入出力を実現しています。再利用は単に実装の手間を省くだけでなく、virtioの仕組みを利用した高速化や可用性などの様々な機能を、やはり「そのまま」利用することができる、という面においても貢献しています。

2.3.3 性能

抽象化・仮想化に伴なうペナルティの度合いがどの程度のものなのかを計測するために、netperfと呼ばれるトラフィック生成プログラムのパケット送信性能を計測することで把握しようと試みました。この計測手法は厳密に言うと完全ではないものの、ソフトウェアの性能について一定の知見を得るための指標となりえます。

計測環境はIntel Core i7-6700というCPU（8コア、3.40GHz）を搭載した2台のPCに、Intel X540-T2という10GbpsのEthernetカード経由で接続された環境で行われました。比較対象にはLKLを利用していない、通常のLinuxカーネル（バージョン4.9.0）上で動作するnetperfプログラムを用いました。

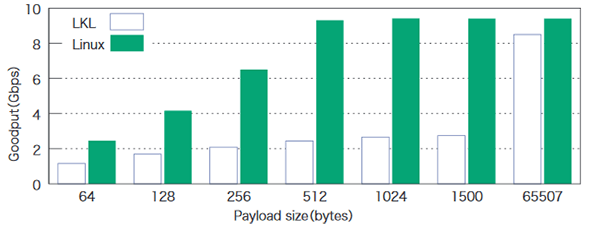

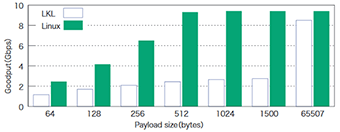

図-3、図-4はそれぞれTCP_STREAM、UDP_STREAMのシナリオにて計測した結果をグラフ化したものです。TCP_STREAM、UDP_STREAMは名前が指すとおり、netperf送信側プログラムが利用するプロトコルをTCPとしたかUDPとしたかの違いです。TCP_STREAMの性能は、netdev1.2（※6）でも報告されているとおり、TCP Segmentation Offload（TSO）やチェックサム計算処理のオフロードがLKLのvirtio-netドライバでも実装されているため、アプリケーションが送信指示するデータのサイズが大きく（65535バイト）、このオフロードが利用可能であった場合には効率的にパケット送出処理が行われ、10%程度のスループット低下に抑えられ性能向上に貢献しています。一方でパケットサイズが小さい場合には現状のLKLの実装ではこのオフロード処理が動作せずに1パケットごとにソフトウェアにてパケット送出処理が行われるため、速度低下の一因となっています。

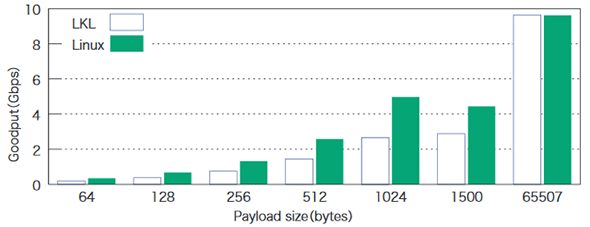

一方、Linuxカーネルでもオフロードが有効とならないUDPパケットの場合においても、LKLは通常のLinuxカーネルと比べ最大で47%も低い性能でした（パケットサイズ1024バイトのとき）。これは、単一パケットを送出する際に経由する処理が、仮想化によって追加されているためで、改善の余地があることを示しています。しかしながら、アプリケーションが指定するパケットサイズが大きい際には、LKLとLinuxの送出性能がほぼ同等であることが観測されました。これはTCPのときと同様、パケット送出処理がまとめて処理されることによりオーバーヘッドが減少し、結果としてスループット向上に繋がったためと考えられます。

1. （※5）金津ら、クラウド環境を指向するライブラリ OS の起動にかかる時間の比較およびその分類, インターネットコンファレンス2016
2. （※6）Chu et al., User Space TCP - Getting LKL Ready for the Prime Time. Linux Netdev 1.2（Oct. 2016）
