2. フォーカス・リサーチ（1）

ディープラーニングを用いたログ解析による悪性通信の検出

2.1 はじめに

ディープラーニングは、悪意ある通信を発見する手法としても活用可能です。ここでは、マルウェア感染及びExploit Kitの悪性通信を、一般的なファイアウォールやWebプロキシサーバの膨大なログから検出する手法を紹介します。

なお本稿は、国際的なセキュリティカンファレンス「Black Hat Europe 2018」のBriefingにて"Deep Impact: Recognizing Unknown Malicious Activities from Zero Knowledge"（※1）というタイトルで発表した内容を再構成したものです。

2.2 背景

マルウェア感染をはじめとする悪意のある活動を発見するには、現状では以下のいずれかの手法、もしくはこれらを組み合わせたソリューションで検出するケースがほとんどです。

• パターンマッチ（ブラックリスト、ホワイトリスト含む）
• 振る舞い分析
• イベント相関分析

しかし洗練された攻撃手法や未知の攻撃は、これらのソリューションをすり抜ける可能性があります。またそのような攻撃でなくとも、例えばパターンマッチによる検出は、少しパターンを変えられただけで検出ルールを変更する必要があります。これは攻撃者が容易に変更可能な情報、例えばC2サーバのドメイン名、IPアドレスや実行ファイルのバイナリパターンなどを基に検出しているからです。つまり、これら既存手法に依存せず、かつ攻撃者が変更しづらい攻撃の本質となる部分を検出の条件にすることができれば、既存手法と組み合わせることで、よりセキュリティレベルを上げることが可能になります。

また、先に挙げたソリューションのいくつかは非常に高価で、必ずしもすべての組織が導入できるわけではありません。そこで今回は、多くの組織で汎用的に脅威を検出できるようにするため、特殊な装置やセキュリティデバイスではなく、Webプロキシサーバ、ルータやファイアウォールといった一般的なサーバやネットワーク機器のログから検出することを目指しました。これらのログは、従来は有効活用されることは稀で、例えば以下のようなケースに限られていました。

• 時間単位の通信量、回数などによる異常検知
• SIEMによるイベント相関分析
• IoC（Indicator Of Compromise）が入手できた場合（※2）

ディスク容量を圧迫しているこの種のログを利活用できれば、多くの組織が大きなネットワークの構成変更や追加投資をせずにセキュリティレベルを向上させることができます。

この種のログが有効活用されてこなかった要因の1つとして、システムや組織の規模にもよりますが、ログサイズが非常に大きく、複雑な処理を伴う解析が困難であるという点が挙げられます。しかしディープラーニングであれば、数十から数百キロバイト単位の情報量を持つ画像を数億件処理することができるなど、ビッグデータの解析に向いていることが知られています。よってログを適切に加工してディープラーニング向けに最適化できれば、この問題を解決できる可能性があるのです。

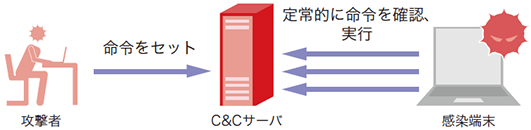

2.3 マルウェアのC&C（C2）サーバへの通信検知

拡大する

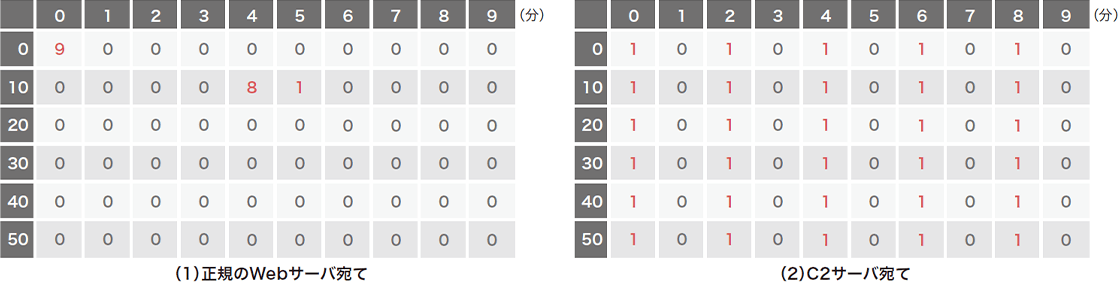

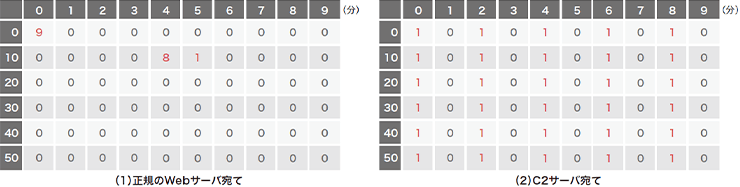

図-2 正規のWebサーバとの通信（左）とC&Cサーバへの定期的な通信（右）イメージ

今回は、クライアントとサーバごとにログを分割し、1時間あたり1分ごとの通信回数をカウントします。それを60ドットの画像に見立てて、ディープラーニングの1つであるCNN（Convolutional Neural Network）を使い、画像認識を行いました。CNNはモデルによっては人間の認識率を上回る精度が出ることが知られているため、ログを画像化することで他のディープラーニングモデルよりも効果が出ることを期待して用いました。

学習データセットは、良性サンプルにはWebプロキシログを変換した150万枚を超える「画像」を使用し、悪性サンプルには実際のマルウェアの通信パターンは一切使わず、定期的な通信パターンをエミュレートしています。これにより、検体を入手できなくても想定可能な悪性パターンを生成し、学習するだけでマルウェアを検出できます。これがBlack Hatで発表した際の副題に含まれている「Zero Knowledge」にかかっています。エミュレートしたインターバルは3秒から12分まで幅広く取り（図-3）、それに加えて特殊ケースとして数分間連続で通信した後、数分間スリープするようなパターンも生成しています（図-4）。更に、想定するパターンから少しだけ異なるパターンが出現した場合やCNNに対する攻撃（※4）の耐性を上げるために、生成したパターンを1ドットずつずらすローテーション、もしくは既存の値をランダムで一部クリアするなどして、合計で約100万枚のパターンを生成しました。

拡大する

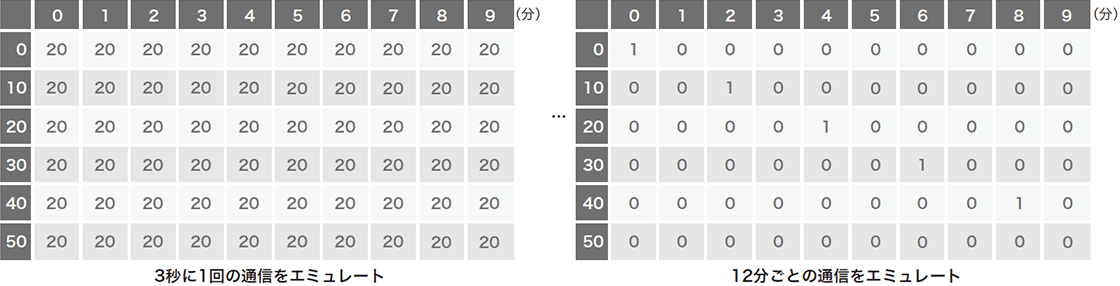

図-3 悪性通信のエミュレート

拡大する

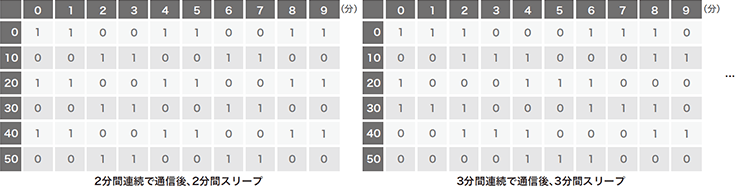

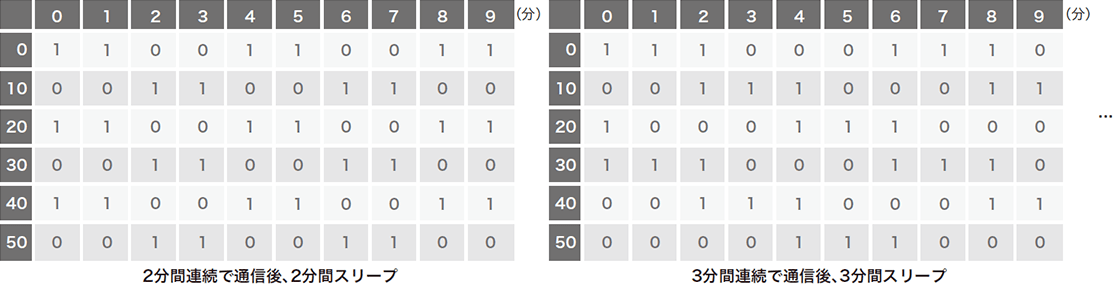

図-4 悪性通信のエミュレート（2）

また、テストデータセットには学習データと同様に、別の期間の約450万枚のWebプロキシログから変換した「画像」を良性サンプルに用い、悪性サンプルには実際のインシデントで得られたマルウェアの通信ログを画像化して検出できるかを試しています。今回は以下のマルウェアファミリについて調査しました（※5）。

• PlugX
• Asruex
• xxmm
• himawari/ReadLeaves
• ChChes
• Elirks
• Logedrut
• ursnif/gozi
• Shiz/Shifu
• Vawtrak
• KINS

結果は、今回構築したモデルを使用した場合、いずれのマルウェアも検出できました。また、以下のとおり良性サンプルを誤検知する確率も低いため、ホワイトリスト方式でこれらのFQDNを取り除けば、運用できそうなことが分かります。

• 良性サンプルセット1
  Accuracy：1,565,139/1,566,109（99.94%）
  誤検知したFQDNの数：64/246,190
• 良性サンプルセット2
  Accuracy：1,540,419/1,541,050（99.96%）
  誤検知したFQDNの数：72/243,106
• 良性サンプルセット3
  Accuracy：1,528,936/1,529,617（99.96%）
  誤検知したFQDNの数：65/243,185

ただし、様々な環境に適用する場合は、例えばWebメールやスポーツサイトなど、頻繁にリロードされるWebページなどを誤検知する可能性も考えられるため、それらをホワイトリストで消しこむか、多くのユーザから同一の宛先へのアラートが上がった場合は、正規のWebサーバへのアクセスとみなして検知しないなどの運用をして誤検知を減らします。

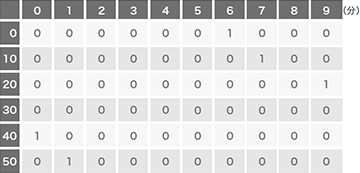

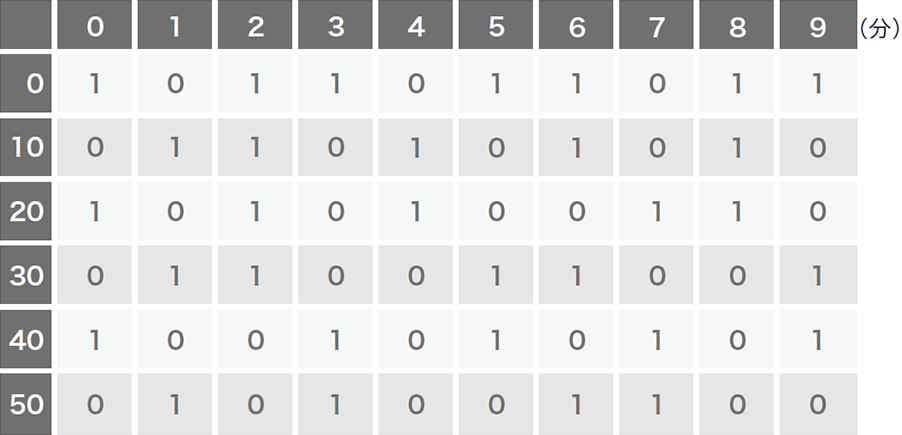

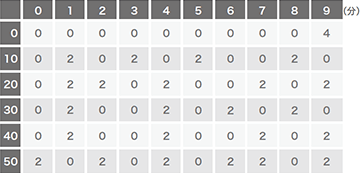

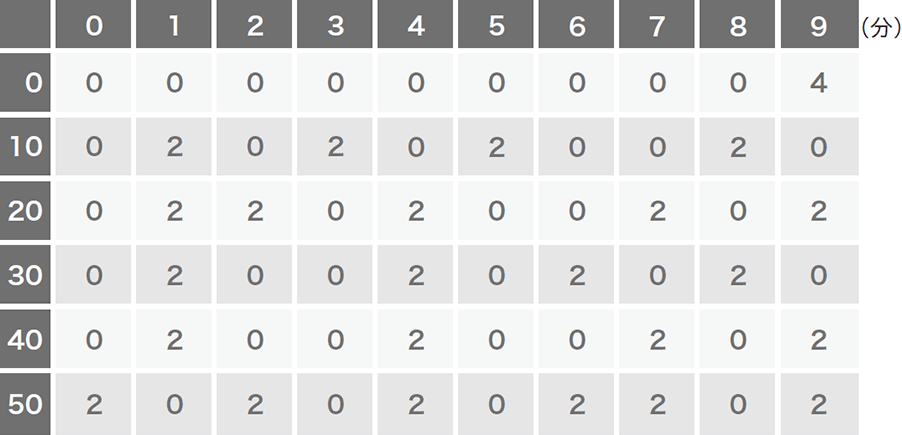

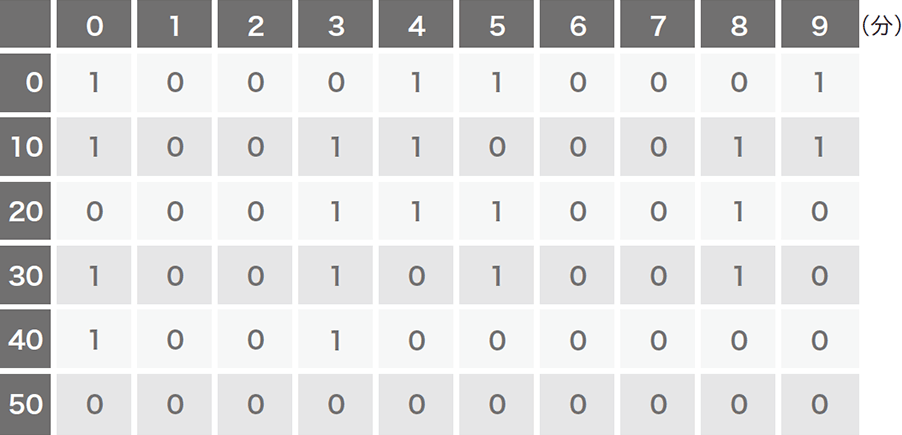

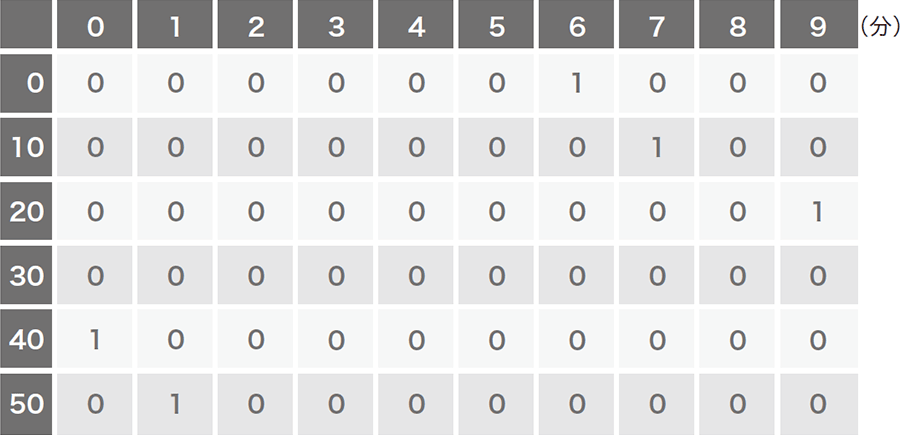

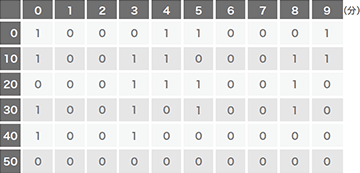

図-5から図-9は、実際のマルウェアの通信において検知に成功した通信パターンの例です。実際の検体は、完全な定期的通信でないのが見てとれますが、ディープラーニングによりその誤差を吸収して検知しています。Logedrutの通信（図-8）は12分に一度と頻度が低いですが、それでも良性サンプルとは区別して検知できています。またVawtrakの例（図-9）においては、最後の16分は通信が発生していませんが、このようなケースにおいても検出しています。

拡大する

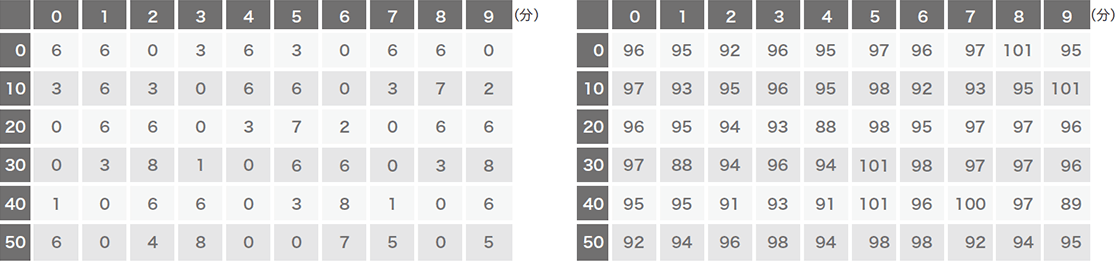

図-5 PlugXの通信パターン

誌面の都合上、すべてのマルウェアファミリの例やモデルの詳細は本稿には載せていません。詳しくは、Black Hat Europe 2018のWebページの資料（※1）に掲載しています。今回は複雑なモデルを構築していないため、CPUでも十分に学習可能でかつ実用に耐えうる精度を確保できたと考えています。

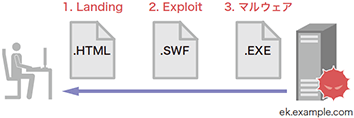

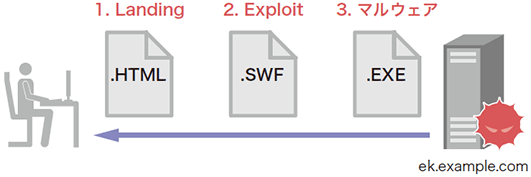

2.4 Exploit Kitの検知

1. Landingページ：PCのWebブラウザ環境を識別し、次段のExploitコンテンツをロードさせる。Webブラウザ自体を対象としたExploitを含んでいる場合もある。コンテンツタイプはtext/html
2. Exploitコンテンツ：Webブラウザやそのプラグインを対象としたExploitを含むコンテンツファイル。コンテンツタイプはapplication/x-shockwave-flash、application/x-java-archive、application/x-silverlight-app、application/pdfなど
3. マルウェア：前段のExploitが成功すると、PCに感染させるマルウェア本体がロードされる。ほとんどの場合、コンテンツタイプはapplication/octet-streamまたはapplication/x-msdownload

図-11、図-12はそれぞれRig Exploit Kit、KaiXin Exploit Kitの観測時のコンテンツタイプ遷移の例です。前述の通りに遷移していることが確認できます。

拡大する

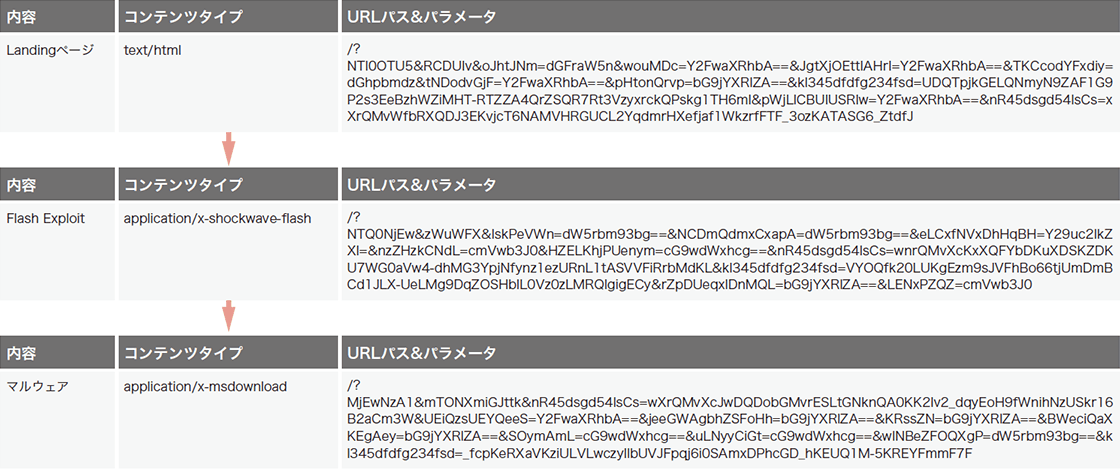

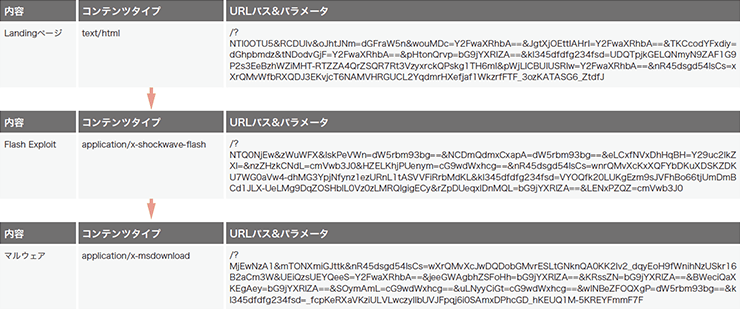

図-11 Rig Exploit Kitのコンテンツタイプ遷移の例

拡大する

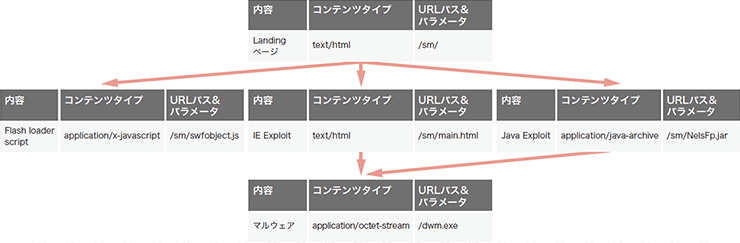

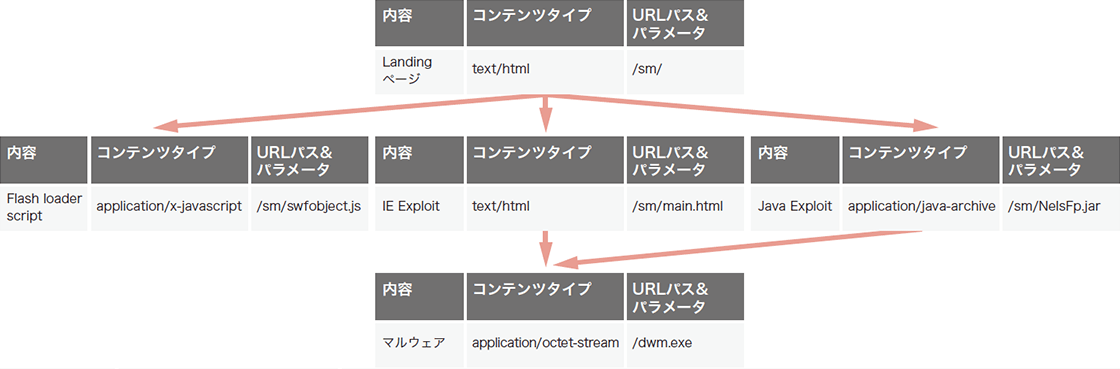

図-12 KaiXin Exploit Kitのコンテンツタイプ遷移の例

一方、通常のWeb閲覧時は、任意のWebサーバから送信されるコンテンツタイプがこのように遷移するケースはほとんど考えられません。例えば、大規模なWebサービスなどではコンテンツタイプに応じてサーバが用意されることが多いため、図-13のようにExploitとして悪用されるFlashやJavaなどのコンテンツと、LandingページのようなHTMLコンテンツは異なるサーバから送信される傾向にあります。また、単一サーバで全コンテンツをホストしている場合は、図-14のように近年のExploit kitではあまり用いられない画像やCSSなどが同じサーバから送信されることになります。

拡大する

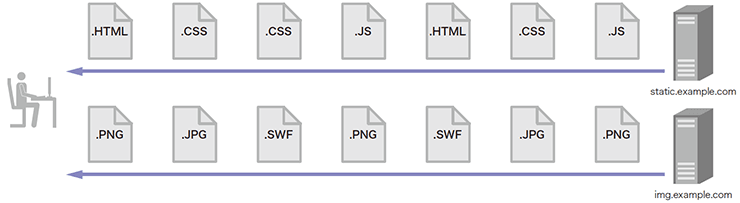

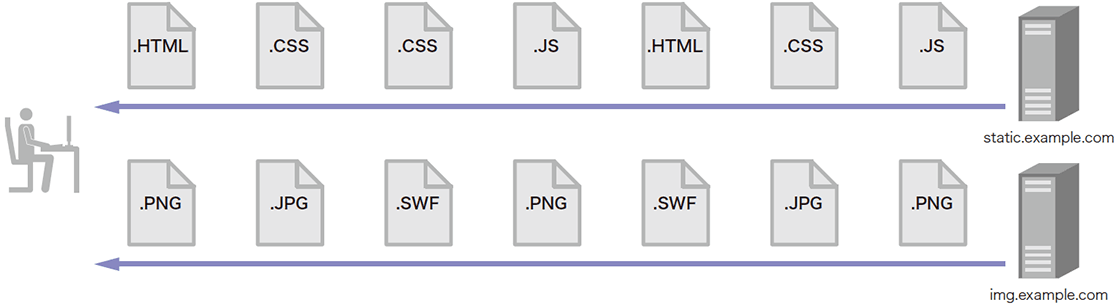

図-13 コンテンツタイプに応じたサーバを備えたWebサービス利用時のコンテンツタイプ遷移の例

拡大する

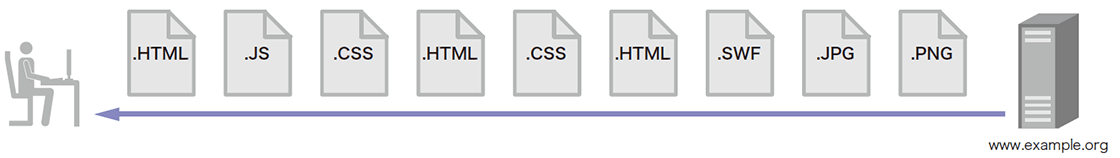

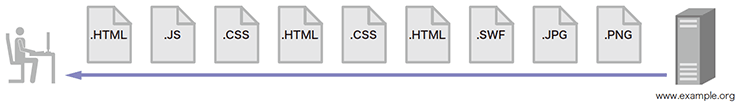

図-14 単一のWebサーバでホストされるサービス利用時のコンテンツタイプ遷移の例

これらを踏まえた上で、Webプロキシログなどを解析してExploit kitサーバから送信されるコンテンツタイプの遷移と、通常のWebサーバ接続時のコンテンツタイプの遷移を識別することができれば、パターンマッチなどに依存することなくExploit kitを検知できるのではないかと考えました。前述のExploit kit特有のコンテンツタイプの遷移は、「WebブラウザにExploitコンテンツを実行させ、PCをマルウェアに感染させる」というExploit kitの仕組みそのものを表しているため、未知のExploit kitであっても同様に検知できるはずです。また、同じ理由から、Exploit kit作成者がこの遷移を変更して検知を逃れることは簡単ではないものと考えられます。

遷移の識別には、自然言語処理やビデオ/オーディオストリームなどの時系列データの処理に使われるRNN（Recurrent Neural Network）という手法を用います。そのため、最初にWebプロキシログをRNNで処理できる形式に変換する必要があります。ここでは、ログを個々のクライアントPC−宛先サーバごとに分解して一連のセッション（※6）を1つの単位（以後「シーケンス」）とします。更に、ノイズ耐性を高める目的で、各シーケンス内で同じコンテンツタイプが連続する場合には、それらを削除しています。また、シーケンス長の上限は5とし（※7）、それを超える場合は、以降を削除しました。最後に、シーケンス内の各行をそれぞれ84次元のベクトルに変換します。これは、One−Hotエンコーディングで変換したコンテンツタイプを示す83次元と、「リファラとリクエストURLが同じドメインを含むか否か」のフラグによって構成されています。

学習データセットには、約390万行のWebプロキシログを変換した約58万シーケンスの良性サンプルと、想定されるExploit kitの遷移パターンをエミュレートした約30万シーケンスの悪性サンプルを使用しました。実際に観測したパターンではなく、Exploit kitのコンテンツ遷移として想定されるパターンを網羅的に生成したものを悪性サンプルとしています。図-15は生成した擬似シーケンスの一例です。複数種のExploitコンテンツがロードされるケースやExploitが複数回連続して成功するケース、Exploitが成功せずマルウェアのダウンロードが生じないケースなどを想定したシーケンスを含んでいます。

拡大する

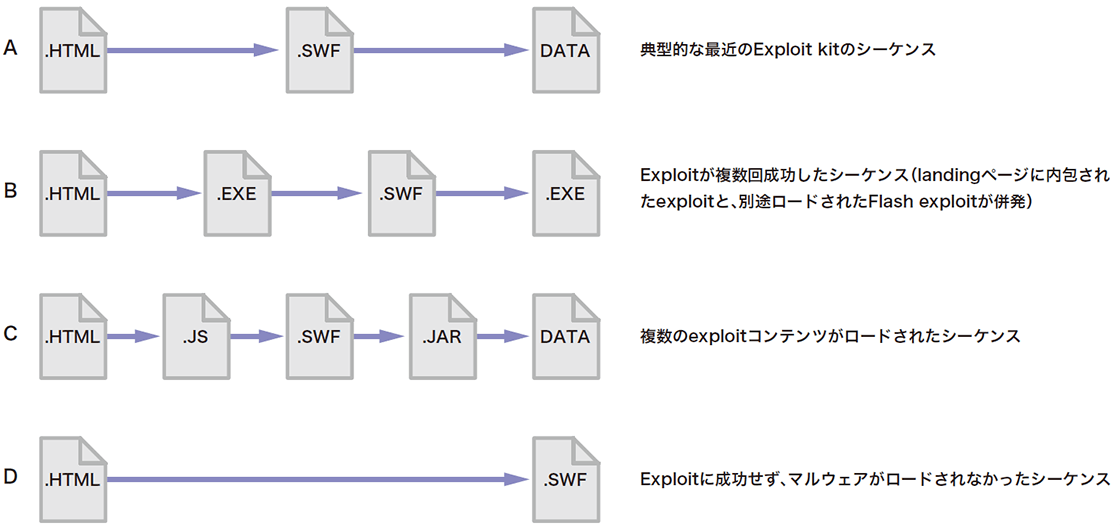

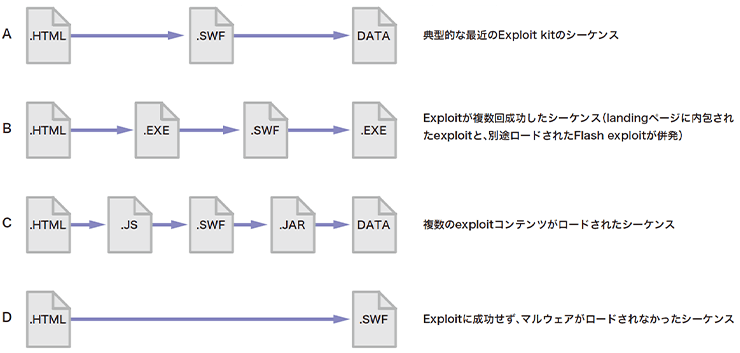

図-15 生成した擬似Exploit Kitシーケンスの例

テストには、次の14種類のExploit kitの実際の通信データを変換した悪性サンプルと、学習データセットとは異なる期間のWebプロキシログを変換した約170万シーケンスの良性サンプルを使用しました。

• Rig
• Nebula
• Terror
• Sundown
• KaiXin
• Neutrino
• Angler
• Nuclear
• Magnitude
• Fiesta
• SweetOrange
• Goon
• Infinity
• Astrum

今回構築したモデルは上記すべてのExploit kitを検知することができました。また良性サンプルに関しても、以下のとおり比較的低い誤検知率を示すことを確認しました。

• 良性サンプルセット1
  シーケンス数：562,390
  誤検知数：642
  Accuracy 0.9988
• 良性サンプルセット2
  シーケンス数：574,452
  誤検知数：681
  Accuracy 0.9988
• 良性サンプルセット3
  シーケンス数：576,294
  誤検知数：639
  Accuracy 0.9988

なお、15行程度のホワイトリストを適用することで、上記の誤検知数が半減することを確認しています。実環境に適用する場合は、このようなホワイトリストやホストレピュテーション、異常検知、サンドボックスによる自動解析といった他の手法を併用してアラートを絞り込むことを推奨します。

また、誌面の都合上、掲載していませんが、Black Hat Europe 2018のWebページに公開している資料（※1）では、MLP（Multilayer Perceptron）モデルを用いてWebプロキシログからRig Exploit Kitを識別する手法も公開しています。この手法は、個々のExploit kitが備えるURLの特徴に注目するため、新出Exploit kitの検出には不向きですが、既知のExploit kitを識別したり亜種を追跡したりする用途には適しています。ここで紹介したRNNを用いるExploit kit検知手法と併用することで、既知のExploit kitに関する検知精度を高めることが可能です。

1. （※1）Deep Impact：Recognizing Unknown Malicious Activities from Zero Knowledge（https://www.blackhat.com/eu-18/briefings/schedule/index.html#deep-impact-recognizing-unknown-malicious-activities-from-zero-knowledge-12276）。
2. （※2）例えば異常検知やユーザからの報告などで発見した不審な端末から得られたホスト名や、外部ベンダーのレポートなどからIoCが得られる場合があります。
3. （※3）最近のマルウェアは、C2サーバからスリープ時間を受け取り、攻撃者がアクティブなときだけ短時間スリープすることで頻繁に通信が発生し、それ以外の時は長時間スリープすることで、例えば1日平均あたりの単位時間で見ると異常検知には引っかかりづらくするなどの工夫が凝らされている場合もあります。
4. （※4）Simple Black-Box Adversarial Perturbations for Deep Networks（https://arxiv.org/abs/1612.06299）。
5. （※5）単にマルウェア検体を入手して閉鎖環境で実行して採取したパターンではなく、実際のインシデントでC2サーバに接続して活動していたものを選んでいます。これは、（※3）で記述したとおり、生存しているC2サーバに接続中だった場合と、閉鎖環境でただ動かした場合のスリープ時間に違いが出る可能性があるためです。
6. （※6）正確には、クライアントPC-宛先サーバごとに分解した上で、更にWebブラウジングセッションごと（Webブラウザなどで任意のURLへアクセスした際に、追加の操作なしで連続して読み込まれるファイル群への一連のリクエストおよびレスポンス）に分解します。今回使用したWebプロキシログは個々のセッションを識別できる環境で取得したものですが、一般的なWebプロキシ環境であってもタイムスタンプなどを利用して個々のセッションを推測できます。
7. （※7）昨今観測されるExploit kitでは、サーバからのコンテンツ送信が5回を超えることはほとんどありませんが、今後そのようなケースが増えた場合は、この上限を増やす必要があると考えられます。
