IIJ水管理プラットフォーム for 水田

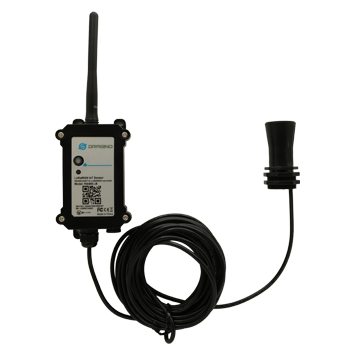

DDS7502-LB-IB/DDS7565-LB-IB
- 超音波式水位センサー
DDS7502-LB-IB
専用取付板金付き
DDS7565-LB-IB
専用取付板金付き
提供元：株式会社インターネットイニシアティブ
製造元：Dragino Technology Co., LTD.
特長
- 超音波による検知のため非接触で測定可能
- 設置場所を選ばず、設置が簡易
- 省電力で長期間の利用が可能
- 水位がしきい値を超えた場合、通信周期を短くする「ブーストモード」を搭載
- 「ブーストモード」は設定した水位のしきい値を超過すると送信周期を一時的に短縮します。ブーストモード時にしきい値を連続で設定した回数を下回るとブーストモードが解除されます。
機能仕様・諸元
| 製品種 | DDS7502-LB-IB | DDS7565-LB-IB |
|---|---|---|
| ケーブル長さ | 200mm | 6,500mm |
| 水位測定方式 | 超音波距離測定 | |
| 水位測定範囲 | 280～7,500mm（誤差±（10mm+測定距離*0.3%）） | |
| 送信タイミング | 端末起動時に初回送信し、その後は送信周期で送信 | |
| 送信データ | 水位（距離）、バッテリー電圧 | |
| 送信周期 | 通常時30分、ブーストモード時1分（出荷時設定） | |
| 対応周波数 |
923.2MHz、923.4MHz （CFListにより922.2～923.0MHzの200kHz刻み5ch追加可能） |
|
| 通信方式 | LoRaWAN®（v1.0.3準拠） | |
| LoRaWAN®通信クラス | ClassA | |
| アクティベーション方式 | OTAA | |
| データレート（SF値） | DR2（SF10） | |
| 電源 | 専用電池（リチウムイオンバッテリー8,500mAh） | |
| 動作電圧 | 2.5～3.6V | |
| 電池持続時間 | 5年程度（送信48回/日での連続使用時）
|
|
| 動作温度 | -15～60℃ | |
| 動作湿度 | 0～80% | |
| 保管温度 | -25～80℃ | |
| 防水保護等級 |
通信ボックス：IP66相当 センサー：IP67相当 |
|
| 寸法（mm） |
通信ボックス：56.6（W）×127.8（D）×47.0（H） ※ アンテナ含まず センサー：31.0（W）×66.0（D）×30.6（H） ※ ケーブル含まず |
|
- 電池持続時間は理論値であり、かつ使用されている環境条件（温度、湿度）やデータ再送の頻度により変動する値です。そのため、使用可能時間を保証するものではありません。
- 動作環境において結露なきこと
適用ユースケース
用水路、河川、ため池等の水位監視
- ただし、センサの検知範囲に遮蔽物（擁壁や草など）がないこと

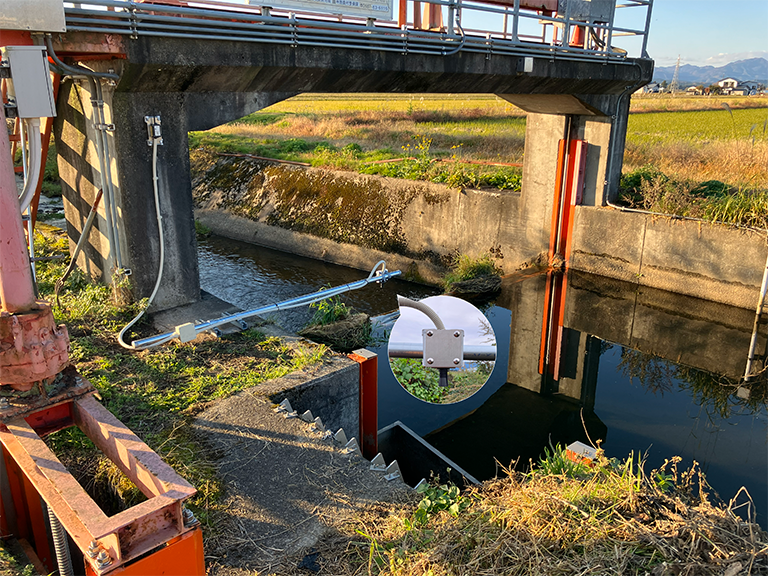

設置イメージ
